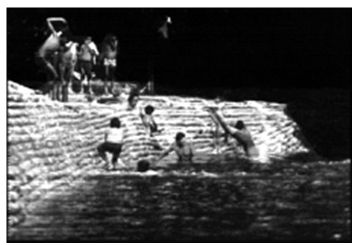

Represa de gaviones blandos.

Descripción de la tecnología:

Son utilizadas en pequeñas hidro-eléctricas.

Principio
Con suelo arenoso estabilizado con cemento, manejado en bolsas plásticas se construye una cáscara flexible y resistente que recubre un núcleo de arcilla también en bolsas plásticas que evitan su lavado.

• Para una presa de 8 m de ancho por 1.2 m de altura por 5 m de base en el centro se evalúa tanto el costo del plástico como de la mano de obra con materiales al lado de la construcción.
• No se evaluó el rendimiento de una presa.

Técnica para construir pequeñas presas-vertedero en zonas sujetas a crecientes que normalmente destruirían una presa convencional de tierra.

Técnica
Bolsas de polietileno cal. 4 (0.1 mm) se pueden utilizar llenas de arcilla, como elemento constitutivo de un núcleo de presa que no es lavado por la filtración natural, se acomodan continuamente al fondo y aún, resisten variaciones estacionales de suelos expansivos. El exterior de la presa se recubre de Bolsas o Gaviones Blandos llenos de una mezcla de suelo cemento (1 : 5 a 1 : 10) que a la vez que protegen el núcleo sirven de vertedero sumergido durante las crecientes, conservan su forma luego de la degradación del plástico y sin embargo, se acomodan a los cambios de forma del núcleo. Los esfuerzos de corte se transmiten a estaciones.

Capacidad
Se han construido presas de hasta 3 m de altura neta con caudales que oscilan entre los 50 lts/seg. y los 50 m3 por segundo en una creciente de la quebrada.

Ventajas

• En zonas selváticas con suelos flojos ha demostrado ser la única técnica viable y de bajo costo.
• El gavión blando permite realizar trabajo subacuático de construcción.

Desventajas

• Requiere habilidad en el constructor en especial en lo que se refiere al entrelace de los Gaviones exteriores de suelo comento, para evitar que éstos puedan ser desplazados por las sub-presiones.
