Represa de gaviones blandos

Objetivo:
Construir pequeñas presas – vertedero en zonas sujetas a crecientes, que normalmente destruirían una presa convencional de tierra.

Principio:
Con el suelo arenoso estabilizado con cemento, manejado en bolsas plásticas se construye una cáscara flexible y resistente que recubre el núcleo de arcilla, también en bolsas plásticas, que evitan su lavado posterior por efecto de la filtración natural.

Descripción General:

• Se aprovisiona de bolsas de polietileno vacías y se llenan de arcilla, como elemento constitutivo de un núcleo de presa que no es lavado por la filtración natural.
• Una vez llenos los sacos y debidamente cerrados, se acomodan continuamente al fondo.
• El exterior de la presa se recubre de bolsas o gaviones blandos llenos de una mezcla de suelo cemento en proporción de 1:5 a 1:10 que, a la vez que protege al núcleo, sirve de vertedero sumergido durante las crecientes.

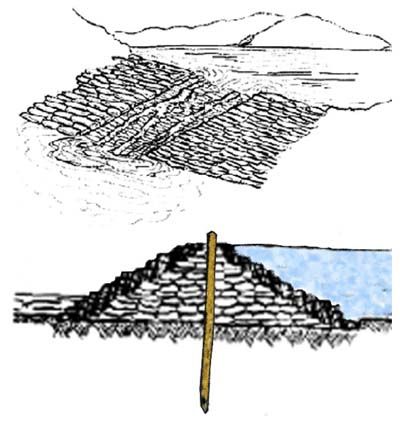

• Para este ejemplo consideramos una presa de 8 metros de ancho por 1.2 metros de altura por 5 metros de base en el centro, quedando los gaviones blandos acomodados como se aprecia en la figura.
• Estos gaviones blandos conservan su forma luego de la degradación del plástico, sin embargo, se acomodan a los cambios de forma del núcleo.

Capacidad:

• Se han construido presas hasta de 3 metros de altura neta con caudales que oscilan entre los 50 litros por segundo y los 50 metros cúbicos por segundo en una creciente de quebrada.

Ventajas:

• En zonas selváticas con suelos flojos ha demostrado ser la única técnica viable y de bajo costo.
• Permite hacer trabajos subacuáticos de construcción.

Desventajas:

• Requiere habilidad del constructor, en especial en lo que se refiere al entrelace de los gaviones exteriores de suelo cemento para evitar que éstos puedan ser desplazados por las presiones del agua.

Condiciones de uso de la tecnología:

• Se necesita habilidad del constructor para garantizar un entrelace apropiado de los gaviones blandos para evitar ser desplazados.

Costo de la tecnologia:  US$ 40.00
