Reforzamiento de muros contra sismos

Objetivo:
Reforzar los muros de abobe o tapial dando seguridad a la vivienda rural frente a los sismos.
Principio:
El uso de mallas y conectores de alambre con mortero de cemento - arena sujetan los muros rectos y encuentro de muros (en “L” , “T” y “+”) simulando vigas y columnas que dan mayor resistencia a los muros.
Descripción General:
Los muros de adobe (ladrillo sin cocer) tienen poca estabilidad por la naturaleza de los materiales utilizados que no aseguran estabilidad.

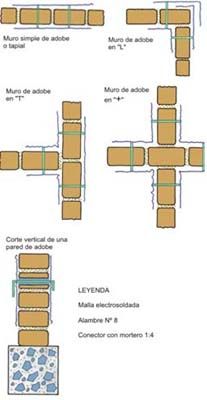

1. Refuerzo vertical en muros simples = con una malla de 90 cm de ancho a todo lo alto del muro, por ambos lados. Se asegura con clavos y conectores y se cubre con una capa de mortero cemento–arena 1:4 de 2 cm de espesor. Para colocar los conectores se perforan agujeros horizontales de 3 x 3 cm a través de los muros cada 50 cm. El primer conector de la parte superior se perfora a 25 cm de la viga solera; tienen un alambre Nº 8 que atraviesa todo el muro sobrando 15 cm a cada lado. Las salientes se doblan y aseguran con clavos de 1 ½” luego se rellena con mortero 1:4

2. Refuerzo horizontal en muros simples (dinteles) = con malla de alambre de 90 cm de ancho, se cubre un muro por ambos lados, y de 45 cm para muros colindantes. Como en el caso anterior se asegura con conectores.

3. En muros en “L” = por la parte interna se usa una malla de alambre de 90 cm doblada en “L” y dos mallas exteriores de 75 cm que se traslapan 15 cm en la esquina. Todo unido con conectores como en el primer caso.

4. En muros en “T”= se emplean 3 mallas de 90cm, dos internas dobladas en “L” y una externa recta, todo unido con conectores.
5. En muros en “+” = se emplean 4 mallas de alambre de 90 cm dobladas en “L”. (Malla electrosoldada de 1 mm x ¾ “ de cocada) Como en todos los casos se emplean conectores para sujetar las mallas a los muros.
Capacidad:

• Esta tecnología es de autoconstrucción y su capacidad de trabajo está dada por la participación de los interesados y la disponibilidad de recursos para la compra de materiales. En términos promedio se logra reforzar 21.25 m2 de muros por día.

Ventajas:

• La tecnología se puede usar en reconstrucción de viviendas.
• Emplea mano de obra y recursos locales fáciles de encontrar.
• Mejora la vivienda rural respetando la cultura local.
• Se adapta a cualquier diseño de vivienda rural hecha con abobe o tapia.
• Requiere de un gasto mínimo en materiales como: cemento, malla y alambre.

Desventajas:

• Algunas veces la idiosincrasia local pone barreras a la modificación, aunque parcial, de la vivienda.

Condiciones de uso de la tecnología:

• Esta tecnología se emplea en cualquier vivienda de adobe o tapial (tierra apisonada) que tiene problemas estructurales y de diseño, o deterioro por el uso y clima, sobre todo en zonas sísmicas de los andes.
