Pozo artesanal con bomba New 6

Descripción de la tecnología:
La bomba New 6 es una bomba de succión que tiene una altura máxima de bombeo de 6 metros (y como máximo hasta 7m), por ello se utiliza en pozos superficiales o donde el nivel freático está alto (por ejemplo en zonas costeras). Esta bomba es de constitución robusta y utiliza como tubería de succión PVC, principalmente de 1 ¼ ¨.

Es necesario pintar con pintura anticorrosiva o de aceite el cabezal de la bomba, pues por su material de construcción se puede corroer fácilmente. Esta bomba puede usarse para atender aproximadamente a 75 personas (15 familias).

Estas bombas no se deben instalar en pozos que tengan menos de 5 metros de profundidad. Por ser de succión se debe cebar (es decir echarle agua a la bomba dentro del cilindro) para que funcione. También se le debe poner una válvula de pie para no cebarla continuamente, evitar el desgaste rápido de los empaques y también evitar la contaminación.

Guía de Instalación

• El pozo debe tener construido un brocal de unos 50cms de alto y estar desinfectado y limpio de cualquier objeto. Su profundidad máxima será de 7 metros con una altura mínima de agua de 2 metros, debido a que esta bomba es para pozo superfi cial (bomba de succión).
• Cinco días antes de la instalación se funde la plancha de concreto de 7cms de espesor dejando un agujero de 3 pulgadas a 20cms del centro que servirá de base para el soporte de la bomba.
• Para empezar la instalación se coloca la plancha de concreto sobre el brocal del pozo y luego se llevan a cabo los siguientes trabajos:

• Medir exactamente la profundidad del pozo con una pita de nylon para conocer la profundidad total en metros y la altura de agua que contiene el pozo.
• Conociendo la medida exacta total del pozo, se corta el tubo de PVC de 1 ¼”, tomando en cuenta que hay que dejar 30cms de altura de manera que no tope con la superfi cie del fondo del pozo.
• Por lo menos 20 minutos antes de bajar el tubo dentro del pozo se pega en la punta un reducidor Bushing PVC de 1 ½ “a 1 ¼”; luego sobre el reducidor se pega un adaptador macho PVC de 1 ½”, con pegamento solvente.

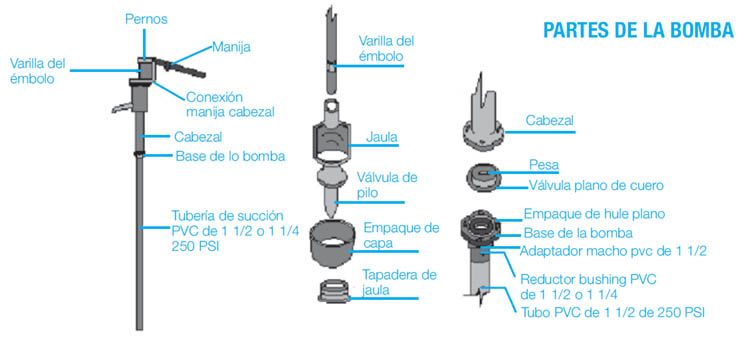

• Antes de instalar la bomba sobre la plancha es necesario hacer un chequeo general a todas las piezas que la componen, es decir desarmarla por completo y revisar que estén todas para luego apretarlas y asegurarlas logrando con esto tener armado el cabezal y listo para instalar.
• Terminado el armado del cabezal se aparta la base de la bomba, luego se baja el tubo PVC de 1 ¼”, con el respectivo adaptador macho de 1 ½”, enroscándolo a la misma.
• Enroscada la base al tubo PVC de 1 ¼” se atornilla al cabezal, cuidando que el empaque de hule plano y la válvula plana de cuero estén bien colocados. Con esto se termina la instalación.

• Efectuada la instalación es necesario tener cemento y arena para hacer una mezcla y llenar la parte inferior del soporte para evitar que el agua que se desperdicia se infi ltre al pozo por las ranuras.
• Cuando la bomba ya está instalada se procede a sacar agua y para ello es necesario cebar la bomba.
• El cebado consiste en echar agua dentro de la bomba para lograr que el empaque del pistón (empaque de copa) se expanda y pueda funcionar bien. Es importante que el agua con la que se hace el cebado no esté contaminada, de lo contrario estaríamos contaminando el pozo.
• Cuando a esta bomba se le coloca válvula de pie no es necesario cebarla cada vez que se usa, ya que la válvula de pie mantiene lleno el tubo de succión y el agua está lista para sacarse.

Operación y Mantenimiento
Para una mejor vida útil de la bomba es necesario aplicar adecuadamente los períodos de mantenimiento. Se recomienda considerar lo que se indica en el siguiente cuadro:
