Pozo artesanal con bomba manual tipo India Mark II

Autor/a de la tecnología
www.bvsde.paho.org
Institución que la publica
www.bvsde.paho.org
Documento fuente
TECNOLOGÍAS PARA AGUA DE CONSUMO HUMANO · 109-110-111 pág.
Código de ficha
500324

Descripción de la tecnología:
La bomba manual tipo India Mark II es una bomba aspirante e impelente para pozos profundos. Este tipo de bomba se utiliza en poblaciones de hasta 400 personas, bombeando caudales hasta una profundidad de 45 metros.

Esta bomba tiene capacidad para proporcionar un caudal de 12 litros por minuto en 40 acciones.

Entre las recomendaciones para utilizar este tipo de bomba se encuentran:

  • No usar en profundidades menores de 24 metros
  • No debe usarse cuando las aguas son corrosivas, debido a que la tubería utilizada es de hierro galvanizado.

Esta bomba manual se instala fundiendo directamente el cabezal sobre la losa del pozo. Después se fija todo el conjunto por medio de uniones roscadas, de tal manera que soporte verticalmente tanto a la tubería principal como a las varillas de la bomba.

Se necesitan por lo menos cuatro personas para instalarla, las que requerirán usar: herramientas comunes y algunas específicas para hacer roscas o tarrajas y para cortar tubos, un dispositivo para levantar la tubería o equipo de extracción, llaves de tubo No. 18, otras). Se necesita además poseer conocimientos técnicos especiales. Generalmente, este tipo de bombas vienen con una caja de herramientas especiales.


Para instalarla se necesita construir una losa de concreto sobre el pozo, fundiendo en ella el cabezal. En este tipo de bomba se necesita que el pozo esté bien protegido contra la contaminación externa y debe haber un canal de desagüe y un sumidero.

En el mantenimiento, es necesario extraer el cilindro del fondo del pozo para realizar el cambio de empaques de émbolo, levantando toda la tubería principal sin mover la base del cabezal de su lugar.

Generalmente, el mantenimiento está a cargo de la institución responsable a nivel central o de la empresa privada.

La bomba manual India Mark II no tiene capacidad de extensión. Esta es precisamente una de las bombas aspirantes e impelentes que únicamente puede extraer el agua desde grandes profundidades, pero no elevarla hacia un depósito ni conducirla lejos del pozo.

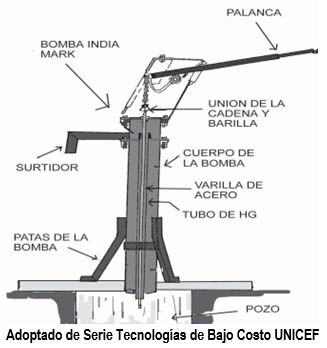

Las siguientes figuras ilustran lo mencionado en los párrafos anteriores.

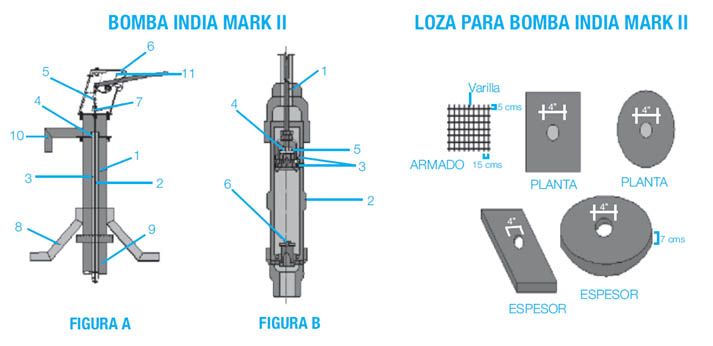

Figura A
1. Cuerpo de la bomba
2. Varilla de acero de 1/2”
3. Tubo HG de 1 1/4”
4. Unión del tubo con la bomba
5. Cadena
6. Cojinetes y pasador
7. Unión de la cadena y la varilla
8. Patas de la bomba
9. Niple PVC de 4” x 0.40 m. (para fundición)
10. Surtidor
11. Manija o palanca

Figura B
1. Varilla de acero 1/2”
2. Cuerpo del cilindro
3. Empaques de cuero tipo copa
4. Embolo o pistón
5. Canasta
6. Válvula de pie (cheque)

Operación y Mantenimiento
Para conservar la vida útil de la bomba debe efectuarse lo siguiente


PERÍODO DE MANTENIMIENTO

TRABAJO A REALIZAR

Semanal
  • Engrasar la cadena.
  • Engrasar los cojinetes.
  • Apretar todos los tornillos del cabezal

Mensual
  • Revisar y ajustar el tornillo de la cadena.
  • Revisar y ajustar la unión de la cadena y la varilla.
  • Revisar y ajustar el pasador.

Anual
  • Cambiar los empaques de cuero tipo copa del cilindro.
  • Limpiar bien el cilindro.
  • Revisar la canasta y la válvula de pie del cilindro.
  • Revisar las varillas aceradas y ajustar las uniones apretándolas.
  • Revisar la tubería de hierro galvanizado y ajustar las uniones apretándolas.
  • Limpiar bien el cabezal. (se puede pintar con pintura de aceite).
  • Desinfectar el pozo.
