Esmeril manual

Objetivo:
Construir un afilador de herramientas manual con tecnología sencilla a partir de una rueda de bicicleta y piezas metálicas cortadas y soldadas.

Principio:

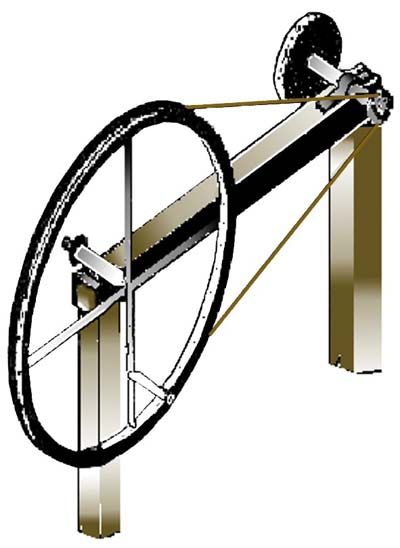

Una rueda de bicicleta sirve de volante, polea y manivela con la soldadura de tres varillas de acero. En el otro extremo, una pequeña polea y una rueda de esmeril montadas en un alojamiento de tubo completan la máquina.

Descripción General:

• Se construye un caballete de madera lo suficientemente robusto que le de estabilidad a la máquina.
• En un extremo se instala una rueda de bicicletas apoyada en su eje, que servirá de volante, con su manivela con soldadura de tres varillas de acero.
• En el otro extremo se instala una polea pequeña y una piedra de esmeril de 20 centímetros de diámetro montadas en un alojamiento de tubo, con lo que se completa la máquina.

Capacidad:

• Un giro por segundo de la manivela principal se traduce en unas 600 a 900 revoluciones por minuto en la piedra, lo cual es adecuado para una piedra de esmeril de 20 centímetros de diámetro. Sirve para afilar herramientas de campo como hachas, machetes y azadones.

Ventajas:

• Una construcción sencilla y robusta fácil de fabricar en cualquier taller de reparaciones automotriz por ejemplo.

Desventajas:

• El rodamiento, en especial, en el alojamiento del eje rápido es muy pobre al ser de varilla redonda en tubo engrasado. Además, se contamina con el abrasivo de la piedra y se desgasta con facilidad. Un giro esferado de bicicleta con un costo de $ 3.00 a 4.00 podría aumentar enormemente la eficiencia del equipo. El costo en Haití, evaluado por los investigadores aparece como extremadamente alto.

Condiciones de uso de la tecnología:

• La tecnología es sencilla y de fácil fabricación pero requiere de constante mantenimiento ya que el rodamiento del eje rápido es muy pobre y se desgasta con facilidad.
