¿Cómo delimitar una cuenca hidrográfica?

La cuenca hidrográfica se puede delimitar físicamente, por medio de una carta topográfica, un plano altimétrico o un mapa topográfico, que tenga suficiente detalle de las alturas del terreno.

Entre las escalas más comunes se tienen, 1/25,000 y 1/50,000, aunque para fines de diseño e intervención, las escalas más recomendables pueden ser 1/10,000 ó 1/5,000; el tamaño y complejidad del relieve de la cuenca indicarán que hay que tomar en cuenta “cuál es la escala más apropiada”.

Por ejemplo, terrenos planos requieren más detalle de las curvas de nivel y la escala será mayor; por el contrario terrenos muy accidentados y de variadas pendientes, requerirán menor detalle de curvas a nivel y la escala podría ser menor.

Procedimiento para delimitar una cuenca

• Obtener una carta nacional, trabajar sobre ella o sobre una papel transparente
• Establecer el punto de interés sobre el cual se definirá una cuenca, subcuenca o microcuenca (la desembocadura o confluencia del río).
• Trazar con lápiz azul, la red de drenaje, principal, y los tributarios.
• Identificar en los extremos de la red los puntos más altos (mayor cota), cerros, colinas o montañas. Marcar estas referencias con color rojo.
• Con la red de drenaje, los puntos de referencia más elevados en el contorno de la cuenca, se procede a marcar con color rojo la divisoria de las aguas.
• Para identificar la divisoria, hay que tener en cuenta el valor de las curvas de nivel y cuando ellas indican el drenaje fuera o dentro de la cuenca.
• Tomar en consideración algunas referencias; cuando curvas del mismo valor están muy juntas significan una gran pendiente, pero si están muy separadas representan tierras planas. Curvas de forma cóncava hacia arriba y valores ascendentes significan un curso de agua. Curvas de forma convexa hacia arriba y valores ascendentes, significan un cerro o montaña.

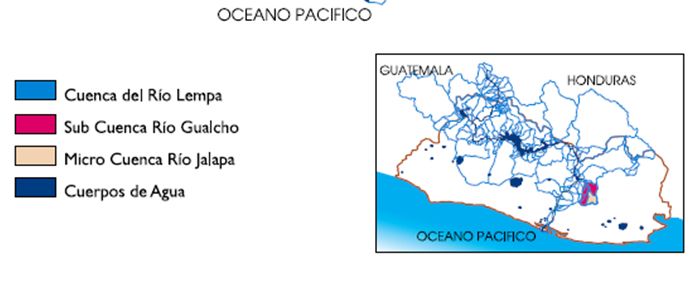

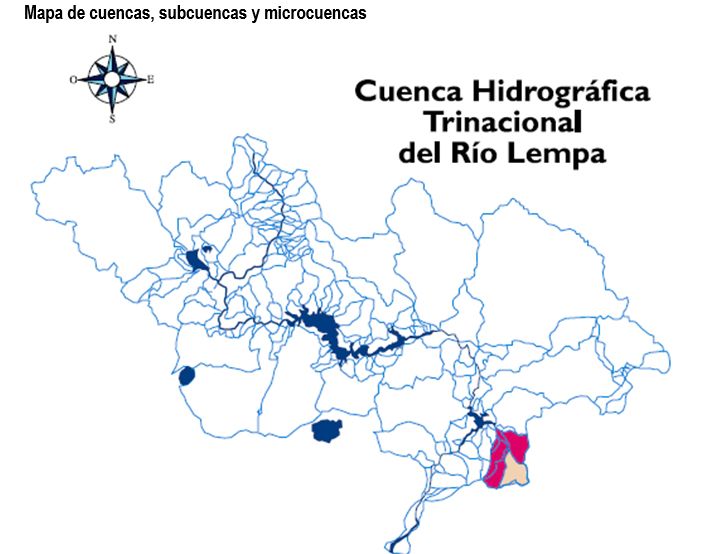

• Como producto final se obtiene la cuenca delimitada, la red de drenaje y se puede repetir el procedimiento a nivel de subcuencas y microcuencas
