Caladora y taladro horizontal a pedal

Objetivo:
Máquina accionada a pedal para trabajos en madera, puede trabajar como caladora vertical o taladro horizontal.

Principio:
La energía humana es utilizada para accionar un juego de palancas y poleas, que dan movimiento de vaivén o circular a la máquina, según la necesidad del operador. Cuando funciona como caladora entra en acción la excéntrica que transforma el movimiento circular en movimiento lineal del vaivén, para hacer funcionar la hoja caladora comercial. Cuando funciona como taladro horizontal, entra en acción una polea adicionada a un taladro comercial.

Descripción General:

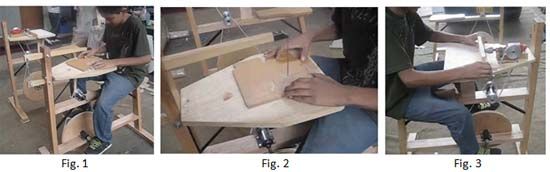

Esta máquina consta de un armazón principal de madera que incluye los siguientes componentes: Bastidor principal de soporte de todas las partes. Fig. Nº 1 Asiento para el operador Polea principal con pedales Tablero de trabajo para la caladora. Figura Nº 2 Tablero de trabajo para taladro horizontal. Figura Nº 3 Taladro horizontal con polea.

Capacidad:
La caladora puede trabajar hasta El taladro horizontal puede trabajar

Ventajas:
No requiere energía eléctrica Usa la energía humana Es transportable a lugares de difícil acceso El mantenimiento es sencillo y no requiere de equipo ni piezas difíciles de conseguir Desarrolla industrias locales para el mejoramiento de la calidad de vida

Desventajas:
Condicionada al accionar del operador Tiene un límite de trabajo pesado por tener piezas de madera.

Condiciones de uso de la tecnología:
Hay que ubicar convenientemente la máquina, fuera de la humedad y sol directo y, la presencia de piezas, materiales o partes libres que puedan enredarse en la máquina. Como toda máquina puede causar daño al operador u observador, por lo que se recomienda prevenir accidentes, sobre todo con niños.
