Bomba tipo rosario
- Autor/a de la tecnología
- Daniel O. Bedotti
- Institución que la publica
- SAGPyA · Argentina
- Documento fuente
- Bomba tipo rosario · 1 pág.
- Síntesis elaborada por
- Raúl Ángel Gavidia, FUNDESYRAM
- Código de ficha
- 500041
La bomba tipo rosario en un elemento económico y fácil de construir que permite extraer agua de pozos o jagüeles. Según su construcción, también se puede usar para elevar agua a cierta altura, permitiendo enviarla a distancia por desnivel.
El sistema consiste en elevar columnas de agua a través de una estructura de caño de PVC. Para su construcción se necesitan caños de PVC de 40 mm diámetro externo (cantidad variable según la profundidad del pozo), 2,50 m de caños de PVC de 50 mm, tres cuplas de reducciones de 50 mm a 40 mm, una cupla para caño de 50 mm, una reducción de 63 a 50 mm, una "T" de 40 mm, cuerda multifilamento o soga plástica de 4 a 6 mm (algo más del doble del largo total de los caños), una ó dos cubiertas usadas de auto, una llanta de bicicleta (opcional) y un tirante de madera de 5 x 5 cm, o un caño cuadrado de la misma medida.

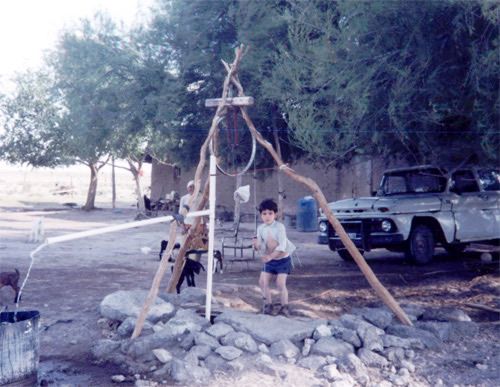

Su construcción consta de varias etapas. La roldana puede fabricarse con una llanta de bicicleta, o con una cruz de madera o caño, con una tarja en cada una de las ramas como para asentar los trozos de cubierta. Éstos constituyen las bandas laterales recortadas de una cubierta y clavadas entre ambas en toda la circunferencia interior, de manera que juntas constituyen la acanaladura de la roldana. Una vez clavadas las dos mitades de la roldana, se encajan en las tarjas realizadas en la cruz de madera o caño cuadrado de aproximadamente 5 x 5 cm. Una vez armada, la roldana es atravesada por un eje de caño estructural redondo o galvanizado. En el caso de que se coloque sobre el brocal del pozo, se le agregará una manija para girar la roldana. En caso de que se coloque con una torre, es decir elevado, la manija no hace falta.
El sistema de carga de agua está constituido por redondeles extraídos con sacabocados de bandas laterales de cubiertas y de cámaras de autos, los que son atravesados por la cuerda multifilamento, y que se fijan con un nudo superior y otro inferior a cada una de las empaquetaduras de goma. En la cuerda, estas empaquetaduras de goma se encuentran a una distancia de entre 0,50 y 1 m.
Contexto de uso
La bomba de tipo rosario se está utilizando en puestos del oeste pampeano abocados principalmente a la producción caprina. La zona es árida, con promedios anuales de 250 a 300 mm. Hasta ahora se ha utilizado donde el agua se encuentra a profundidades de entre 4 y 10 m. En general, se utiliza el agua para regar las huertas o para el consumo animal y humano. Su utilización es simple y puede ser accionada sin demasiado esfuerzo por mujeres y niños.
Desempeño
La bomba rosario reemplaza al balde común y aún a otras bombas de mano de tipo "sapo", las que en muchos lugares ya no funcionan por la dificultad que tienen los pobladores para conseguir los repuestos. Las principales ventajas de esta bomba son su fácil construcción, bajo costo, la posibilidad de utilizar materiales de descarte o de fácil acceso, el menor costo energético y esfuerzo necesario para extraer el agua. Con esta bomba también se puede elevar el agua a niveles superiores, permitiendo enviarla a lugares alejados por desnivel.
Resultados esperados
Esta propuesta tecnológica permite facilitar la extracción de agua, disminuyendo el esfuerzo y el tiempo. Al disminuir las distancias de acarreo del agua, la bomba rosario permite desarrollar otras actividades destinadas al autoconsumo (por ej. huertas familiares). Desde el punto de vista social, esta tecnología permite mejorar la calidad del trabajo de la familia rural, ya que es cómoda, segura, rápida y de fácil utilización por todos los miembros de la familia (incluso por los más pequeños).
Adaptación
La tecnología es fácilmente adaptable como para extraer agua a diferentes profundidades y elevarla en altura. Lo único que se debe variar es el diámetro de la cañería.
Institución
Esta tecnología es ofrecida por el Proyecto de Apoyo a Productores Carprineros Minifundistas del Departamento Puelen, dependiente de la Estación Experimental Agropecuaria Anguil del INTA y bajo la órbita de la Unidad de Minifundios de INTA.
