Bomba manual para aplicación de foliares
- Autor/a de la tecnología
- Nelson Flores
- Institución que la publica
- FUNDESYRAM · San Salvador, El Salvador
- Documento fuente
- 2011. Manual de Tecnologías Apropiadas · 60-61 pág.
- Síntesis elaborada por
- Raúl Ángel Gavidia, FUNDESYRAM
- Código de ficha
- 500007
Este equipo se utiliza para la aplicación de fertilizantes, insecticidas y fungicidas líquidos orgánicos en pequeñas áreas de cultivos anuales, hortalizas y frutales, se compone de una bomba de succión e impelencia, provista de un émbolo movido por medio de una palanca de acción manual, un tanque de presión y manguera de aplicación.
La bomba puede sacar los productos líquidos que se almacenan en depósitos como barriles, zanjas revestidas de poca profundidad, acequias y tanques de poco volumen.
Para la distribución de los foliares en el campo, se usa una manguera plástica conectada a la salida de la bomba, cuya longitud depende del largo y ancho del terreno, que se recomiendan no sean mayores a los 50 metros.
Inmediata a la salida de la bomba se conecta un tanque sellado que mantiene constante la presión del líquido y en este se deja una salida donde se conecta la manguera.
En la punta de la manguera se encuentra un surtidor con boquilla regulable que hace que se forme el chorro en forma de cono.
Esta bomba saca líquido desde un metro de profundidad y lo eleva a una presión de 30 psi, equivalente a elevar una columna de agua a 28 metros.
¿Cómo funciona la bomba manual?
Primero se mete la granada de succión en el depósito y luego se ceba la bomba con el producto líquido, antes de conectar la manguera de salida, se acciona la palanca hasta que sale el líquido en forma de chorro intermitente, se conecta la manguera y se vuelve accionar la palanca hasta que sale el líquido por el surtidor.
Para obtener un riego constante la palanca se acciona a un ritmo de treinta movimientos por minuto.

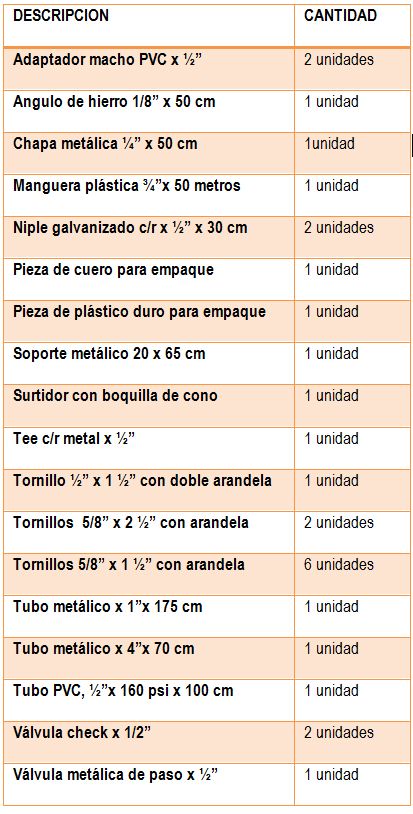

Materiales de construcción de la bomba manual
Se usan técnicas sencillas de construcción y armado de todos los componentes, aunque se necesita del servicio de mecánica de obra de banco, en el corte, perforado y soldadura de algunas piezas, no se usan herramientas especializadas.
Los materiales para la construcción son tubos, chapas y perfiles metálicos obtenidos de chatarra; las válvulas y accesorios se encuentran fácilmente en las ferreterías.
