Bomba manual de camisa Gaviotas
- Autor/a de la tecnología
- Ruby De Valencia, Federico Limón Villalba, Emílio Arruda Filho, Davio Angulo, Ruby De Valencia, Marcos Cardozo
- Institución que la publica
- FAO, FUNDABITAT, Secretaria Pro Tempore del Tratado de Cooperación Amazónica,
- Documento fuente
- Tecnologías Apropiadas y Apropiables de Construcción, Saneamiento Básico y Energías Alternativas · 30-31 pág.
- Código de ficha
- 500216
Descripción de la tecnología:

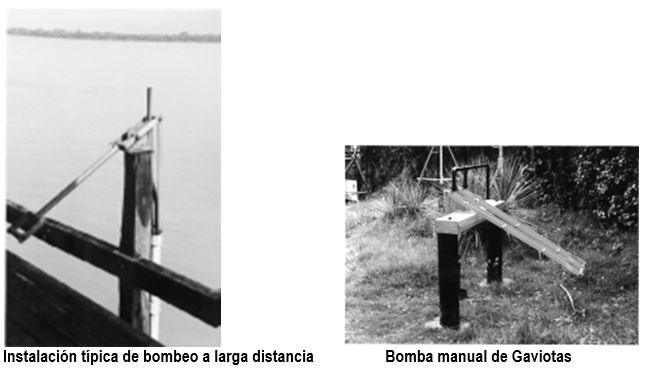

Un pistón-válvula-fijo es accionado dentro de un cilindro oscilante por efecto de la palanca manual. El movimiento del cilindro (camisa) fuerza el agua a través del pistón y es bombeada a distancia sin que existan empaques o sellos que se puedan desgastar. Para bombeo a larga distancia se instalan comúnmente 2 bombas en tandem y se operan desfasadas 180º.
Piezas susceptibles de recambio:
El repuesto de empaque de cuero tratado cuesta US$ 1.5.
El repuesto de válvula inoxidable cuesta US$ 15.00.
Capacidad
La Bomba de Camisa Gaviotas extrae y lleva a distancia unos 1.000 litros de agua por hora. En algunas ocasiones se la utiliza por 12 o más horas diarias. En 30 segundos de bombeo reemplaza un viaje típico de 1 hora hasta el río o la fuente de agua.
Ventajas
- Alta confiabilidad, fabricación robusta.
- Diseño que emplea los músculos del cuerpo en vez de los del brazo y la mano.
- Diseñada ergonómicamente para ser utilizada por niños y mujeres.
- No tiene sellos que se desgasten.
- Puede ser armada y desarmada mediante herramientas sencillas.
- Su capacidad de bombear a distancia permite una recuperación de la inversión extremadamente rápida.
Desventajas
- El costo es relativamente alto.
- El pozo es difícil de sellar debido al movimiento de los tirantes de la camisa.
- En los bombeos a gran distancia requiere tubería de hierro o vinilo debido a que se producen dinámica grandes fuerzas.
