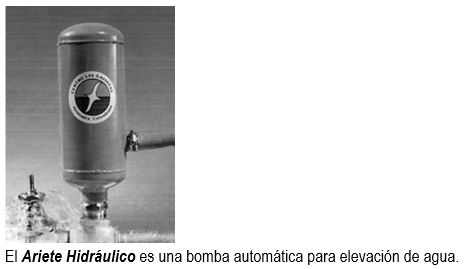

Ariete hidráulico Gaviotas
- Autor/a de la tecnología
- Ruby De Valencia, Federico Limón Villalba, Emílio Arruda Filho, Davio Angulo, Ruby De Valencia, Marcos Cardozo
- Institución que la publica
- FAO, FUNDABITAT, Secretaria Pro Tempore del Tratado de Cooperación Amazónica”,
- Documento fuente
- Tecnologías Apropiadas y Apropiables de Construcción, Saneamiento Básico y Energías Alternativas · 27-28 pág.
- Código de ficha
- 500248
El ariete en su rango máximo está en capacidad de entregar 12.000 litros de agua diaria a 10 metros de altura, o 1.000 litros de agua diario a 100 metros.
• Longitud de bombeo (Lo) máximo hasta de 1.000 metros.
• Una caída natural o artificial (h) de agua de 1 a 4 metros.
• Un caudal disponible (Q) de 40 (l/min.), equivalentes a 4 baldados por minuto.
• La longitud de la tubería galvanizada de alimentación (d), debe ser de 6 metros y diámetro de 1.1/4”.
• El caudal de desperdicio (Qo) debe tener un drenaje, para evitar que se ahogue el ariete.
Si alguno de los requisitos anteriores es INSUFICIENTE, o no se cumple, el ariete no se debe instalar.
Funcionamiento
El agua al caer del depósito (Q) con velocidad creciente y llevada por la tubería de conducción (d), hace que la fuerza viva del agua acabe por cerrar la válvula pulsadora (I); adquiere así, bruscamente, mucha presión; abre el sello de alta presión (D) y penetra en la cámara neumática (T), cuyo aire; momentáneamente comprimido, se expande, cierra (D) e impulsa el agua hasta el depósito superior; (I) baja por su peso y así empieza otro ciclo.
Caída de agua
Como se especificó anteriormente, el ariete requiere una caída de agua (h) mínimo de 1 metro, y máxima de 4 metros de altura.
Una caída menor genera una operación inestable y una mayor produce un desgaste o rompimiento de la válvula pulsadora (I).
La instalación ideal es aquella que permite que el tubo de alimentación (d) repose sobre el suelo, en forma horizontal.
- En caso que el sitio de instalación no permita colocar el ariete y la tubería de alimentación en forma horizontal, es aceptable una caída compuesta por una inclinación menor de 10º.
- Cuando el caudal disponible (Q) es tomado de una quebrada, es necesario instalar la almenara o chimenea de equilibrio (a) que tiene su nivel al aire libre. Dicha almenara no tiene como objetivoalmacenar grandes cantidades de agua, sino más bien servir de amortiguador que permite absorbertodo aumento brusco de presión en las tuberías y así evitar que el ariete deje de funcionar.
El consumo de ariete depende de:
La caída de agua disponible (h)
La altura de bombeo (Ho)
La carrera de la válvula pulsadora
La magnitud de peso de la tuerca hexagonal.
